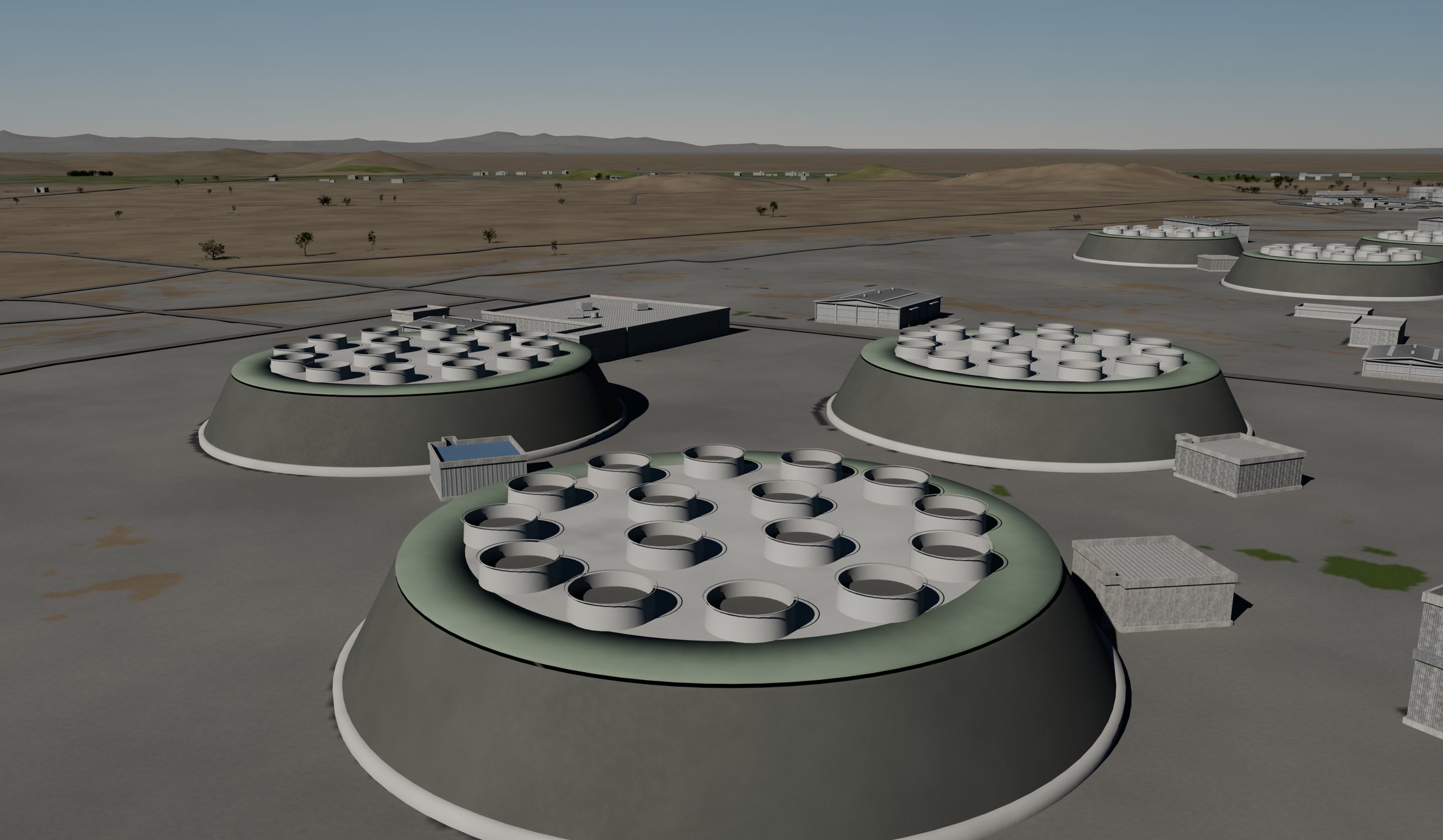

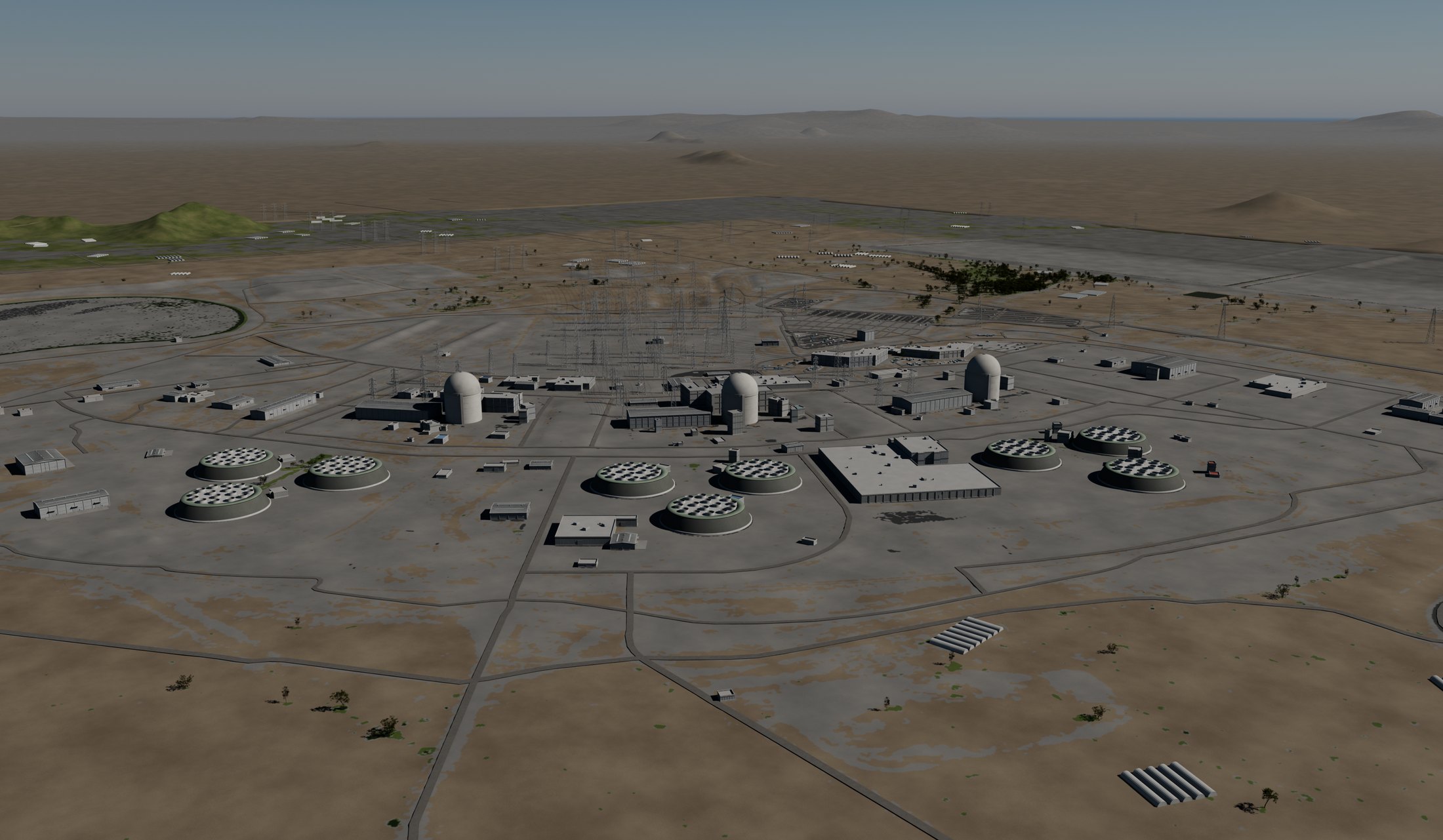

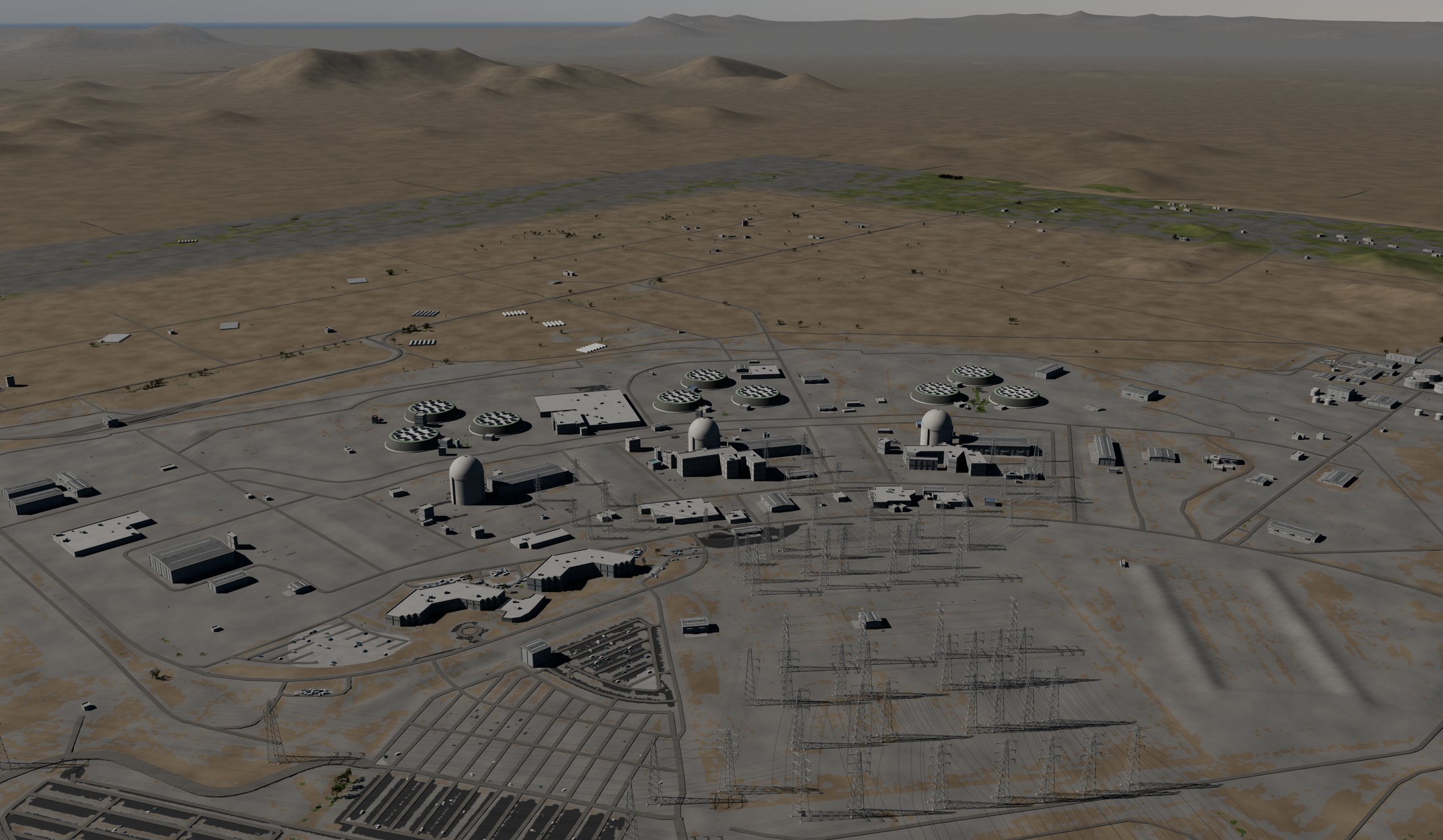

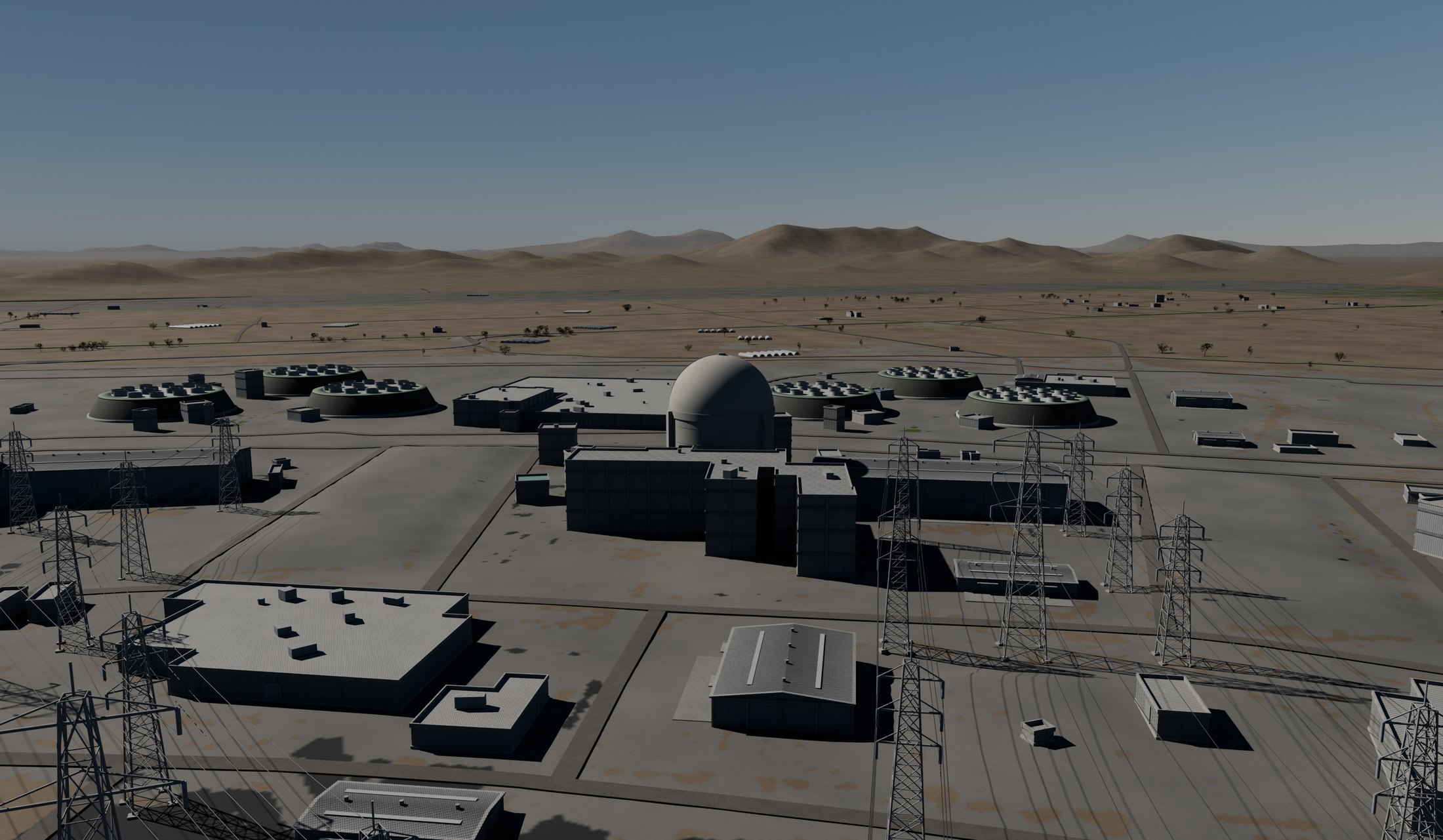

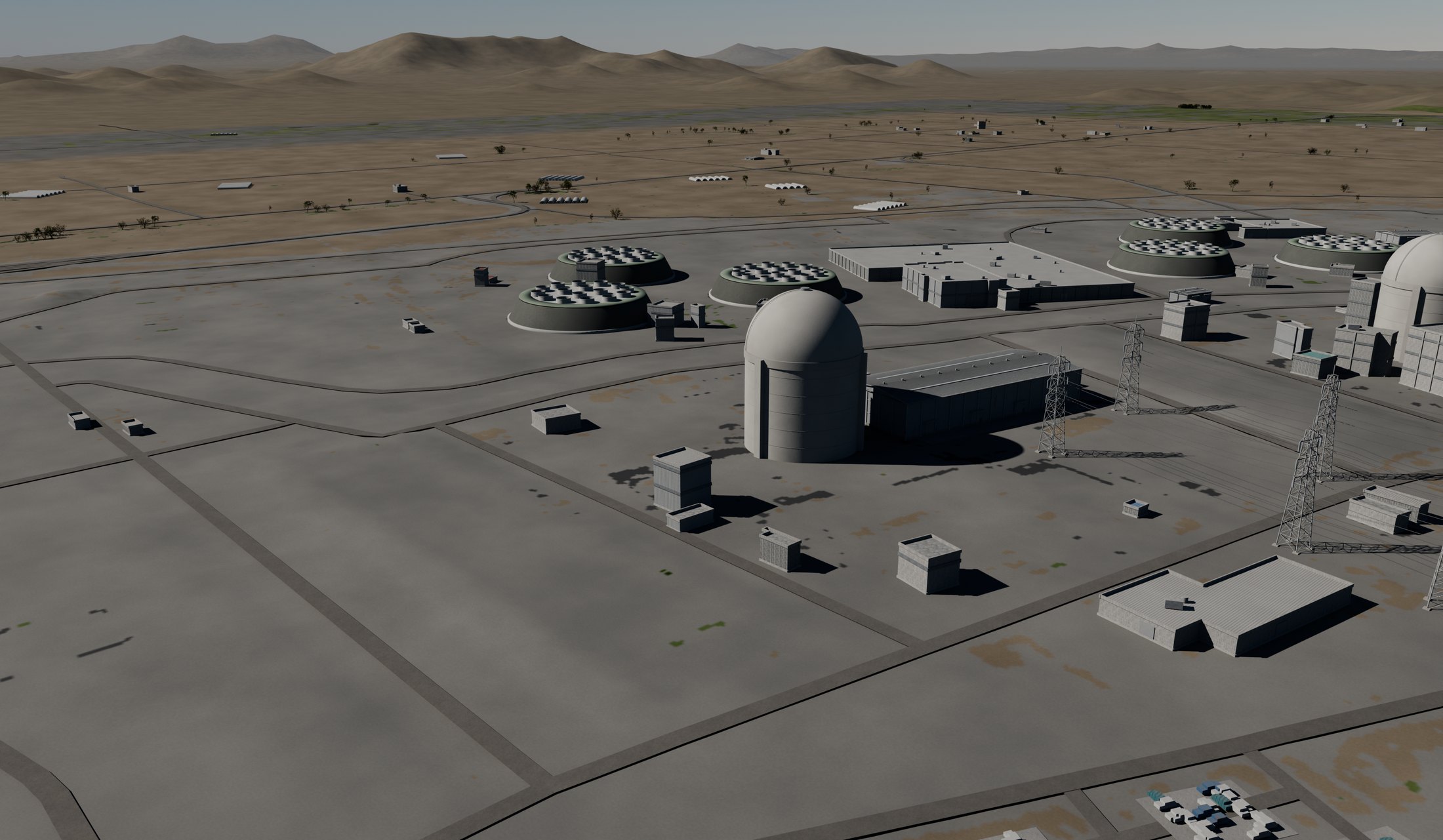

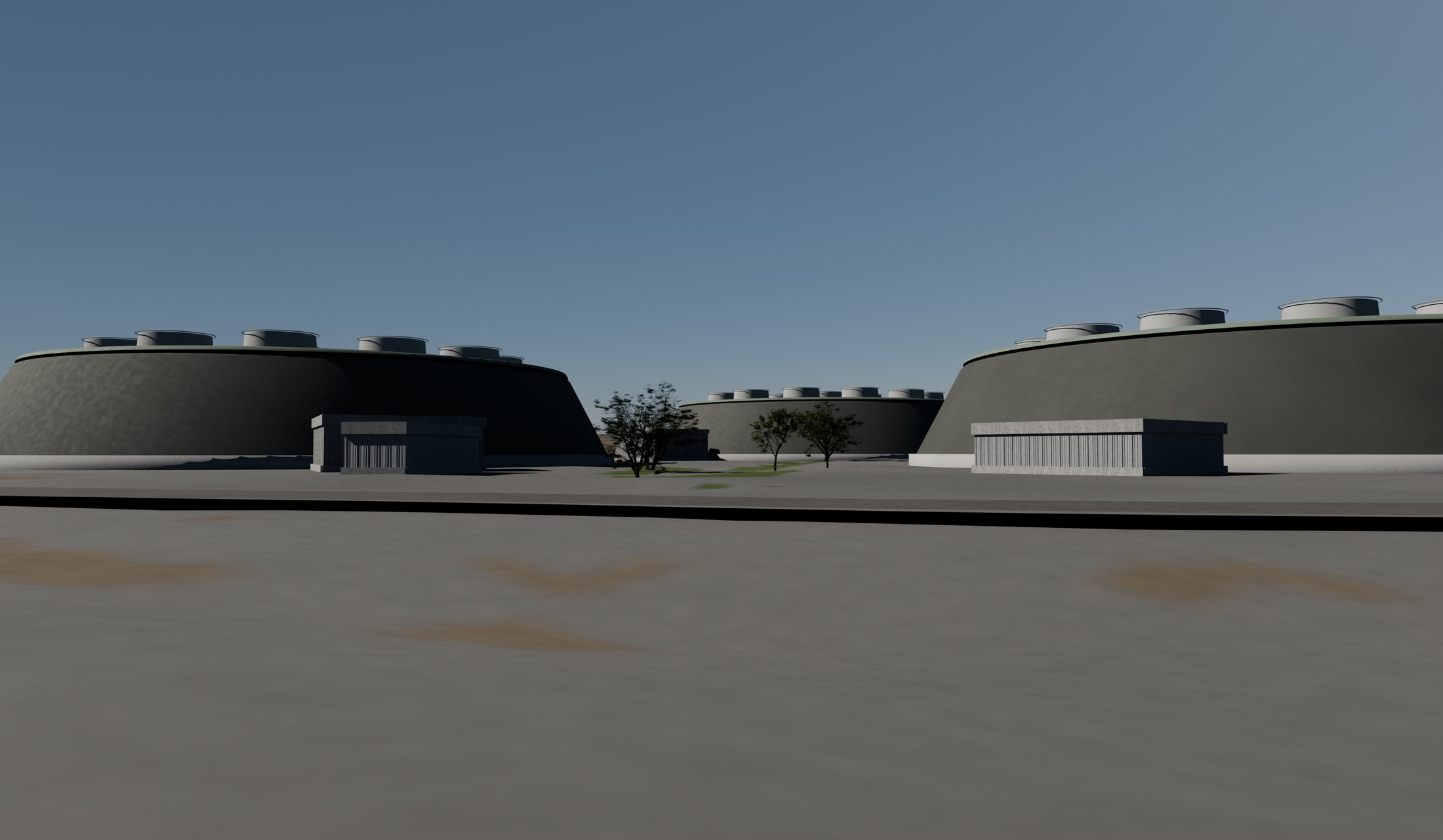

미국 애리조나 사막 · 원자로 3기(컴버스천 엔지니어링 System 80)와 둥근 기계통풍 냉각탑 9기. 강·호수 없이 도시 하수 처리수로 식히는 미국 유일의 원전입니다. 격납건물·냉각탑 치수는 공개 문서, 자리는 미국 농무부 항공사진(NAIP)에서 쟀고 바닥은 그 사진 그대로입니다.
확인된 기준값과 실제 기록만 씁니다. 손잡이 값을 기준값과 비교할 뿐, 피해는 예측하지 않습니다.
출처: 팰로버디 UFSAR(미국 원자력규제위원회 공개 · 격납건물 치수), WJE 냉각탑 사업 자료 · Wikipedia(냉각탑 치수 · 일정 · 물 · 저수지), EIA-860M 2026-08(정격 합계). 바닥 사진: 미국 농무부 NAIP 항공사진(2023-06-24, 퍼블릭 도메인). 지형: 미국 지질조사국 3DEP. 배치: 격납건물 자리 = OSM 발전기 점(사진 돔 꼭대기 원과 10 m 안), 냉각탑 9기 자리 = 항공사진 원 검출(반경 48 m 테두리), 분무 연못 · 증발 연못 · 그 밖 건물 = OSM(© OpenStreetMap 기여자) + Overture Maps(높이가 있는 것은 그 값), 송전탑·도로 = OSM. 사막 내륙이라 연못은 지형을 파지 않고 사진이 보여 줍니다. 보안 관련 지물(울타리·담·검문소)은 넣지 않았습니다. 회사 로고·간판도 넣지 않았습니다. 추정: 격납건물 꼭대기 높이의 기준면(채움 슬래브 = 지면으로 봄), 버팀벽 자리, 냉각탑 루버 면 기울기와 팬 굴뚝 높이, 높이 자료가 없는 건물 높이(면적 기준). 실내는 만들지 않았습니다. 나무 모델 = Poly Haven tree_small_02 · jacaranda_tree · pine_tree_01(CC0 1.0), 자리는 위성 수관 분류.
